| عنوان | مشخصات |
|---|---|
| گواهینامه (IECEx) | IECEx CQM 22.0002X |
| حفاظت ضد انفجار-گاز (IECEx) | Ex db eb mb IIC T5 Gb (Ta: -20°C~+40°C) Ex db eb mb IIC T4 Gb (Ta: -20°C~+55°C) When the product is equipped with an explosion-proof heater, the marking is: Ex db eb mb IIC T4 Gb (Ta: -20°C~+45°C) |
| حفاظت ضد انفجار-گرد و غبار (IECEx) | Ex tb IIIC T80°C Db (Ta: -20°C~+55°C) When the product is equipped with an explosion-proof heater, the marking is: Ex tb IIIC T80°C Db (Ta: -20°C~+45°C) |
| گواهینامه (ATEX) | TÜV CY 22 ATEX 0206669X |
| حفاظت ضد انفجار-گاز (ATEX) | II 2 G Ex db eb mb IIC T5 Gb (Ta: -20°C~+40°C) II 2 G Ex db eb mb IIC T4 Gb (Ta: -20°C~+55°C) When the product is equipped with an explosion-proof heater, the marking is: II 2 G Ex db eb mb IIC T4 Gb (Ta: -20°C~+45°C) |
| حفاظت ضد انفجار-گرد و غبار (ATEX) | II 2 D Ex tb IIIC T80°C Db (Ta: -20°C~+55°C) When the product is equipped with an explosion-proof heater, the marking is: II 2 D Ex tb IIIC T80°C Db (Ta: -20°C~+45°C) |
| گواهینامهها | IECEx; ATEX |
| تطابق با استانداردها | EN 60079-0, EN 60079-1, EN 60079-7, EN 60079-18, EN 60079-31 IEC 60079-0, IEC 60079-1, IEC 60079-7, IEC 60079-18, IEC 60079-31 |
| ماده محفظه | فولاد ضد زنگ |
| نوع محفظه | Ex e |
| فستنرهای نمایان | فولاد ضد زنگ |
| ولتاژ نامی | Max. 690V AC 50/60Hz, Max. DC 500V |
| جریان نامی | Max.250A |
| جریان شاخه | 1A, 2A, 4A, 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A |
| کلید اصلی | BL8060 |
| کلید شاخه | BL8060 |
| ترمینال | برند بینالمللی بلوکهای ترمینال ضد انفجار |
| چراغ سیگنال | قرمز |
| درجه حفاظت | IP66 |
| دمای محیط | -20°C~+55°C (+45°C/+40°C) |
| ورودیهای کابل | Standard M☐ × 1.5 plug |
| گلند کابل (اختیاری) | DQM-I (Ex d) is recommended |
| جهت ورود | پایین |
| نحوه نصب | نوع سطحی (استاندارد) |
مکان شما:

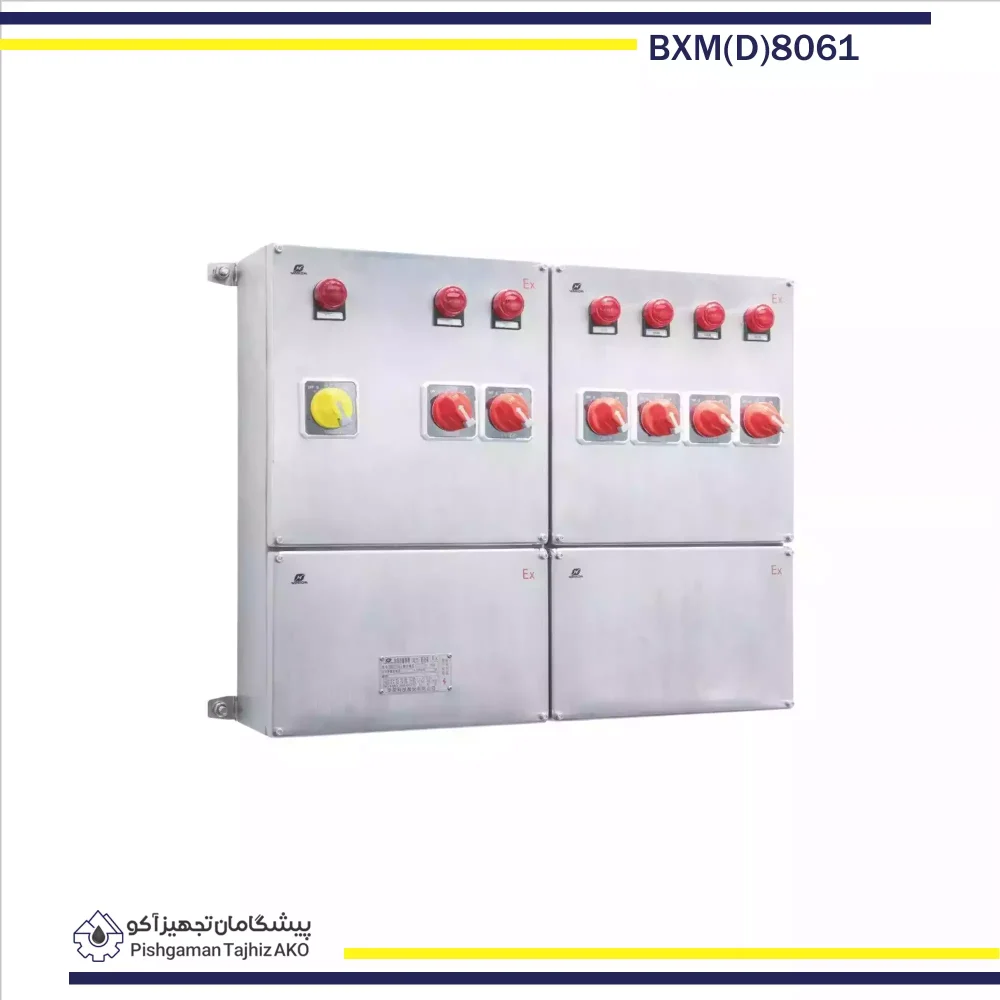

تابلو برق ضد انفجار سری BXMD8061
بررسی تخصصی تابلو برق ضد انفجار BXMD8061 برند وارم
تابلو توزیع برق ضد انفجار سری BXMD8061 (Explosion-proof Illumination & Power Distribution Boxes) یکی از پیشرفتهترین و ایمنترین تجهیزات طراحیشده توسط برند معتبر WAROM است. این تابلو برق ضد انفجار وارم به طور ویژه برای توزیع ایمن نیروی برق و سیستمهای روشنایی در محیطهای صنعتی پرخطر (Hazardous Areas) که در آنها خطر نشت گازهای اشتعالزا یا تجمع گرد و غبارهای قابل انفجار وجود دارد، طراحی شدهاند.
باکس توزیع برقBXMD8061 با ترکیب محفظههای Ex d (محفظه ضد شعله) و Ex e (ایمنی افزایشیافته)، بالاترین سطح حفاظت را برای قطعات الکتریکی داخلی مانند کلیدهای مینیاتوری (MCB)، کنتاکتورها و چراغهای سیگنال فراهم میکند.
مشخصات فنی تابلو برق ضد انفجار BXMD8061
برای مهندسان برق و مسئولین HSE، مشخصات فنی این باکس توزیع برق Ex از اهمیت بالایی برخوردار است. تابلو برق ضد انفجار وارم مدل BXMD8061 دارای ویژگیهای زیر است:
- متریال بدنه (Casing): ساخته شده از آلیاژ آلومینیوم بدون مس (Copper-free Aluminium Alloy) با پوشش رنگ پودری الکترواستاتیک (مقاومت بالا در برابر خوردگی و شرایط سخت جوی).
- مناطق تحت پوشش (Zones): مناسب برای استفاده در Zone 1 و Zone 2 (برای محیطهای گازی) و Zone 21 و Zone 22 (برای محیطهای دارای گرد و غبار).
- درجه حفاظت محیطی (IP Rating): استاندارد IP66 (کاملاً ضد آب و ضد گرد و غبار).
- نوع حفاظت ضد انفجار: ترکیبی از ماژولهای Ex d، Ex e و Ex tD.
- گروه گازی: سازگار با گروههای گازی IIA, IIB و در مدلهای خاص IIC.
- تنوع ماژولها: قابلیت نصب انواع کلیدهای قطع و وصل، چراغهای سیگنال، شستیهای استپ/استارت و کلیدهای محافظ جان (RCBO).
چرا سری BXMD8061 بهترین انتخاب برای صنایع پرخطر است؟
طراحی ماژولار و انعطافپذیر تابلوهای توزیع وارم سری 8061، این امکان را به مهندسان میدهد تا تجهیزات را دقیقاً بر اساس نیاز پروژه خود شخصیسازی کنند. پنل اصلی (محفظه Ex d) به عنوان قلب تپنده، تجهیزات جرقهزا را مهار کرده و محفظه Ex e دسترسی ایمن به ترمینالها و کابلکشیها را تسهیل میبخشد.
استانداردهای بینالمللی و گواهینامهها
یک تابلو برق صنعتی بدون داشتن گواهینامههای معتبر بینالمللی، فاقد ارزش ایمنی است. برند وارم این محصول را با پاس کردن سختگیرانهترین تستهای جهانی روانه بازار کرده است:
- دارای گواهینامه معتبر ATEX (اتحادیه اروپا)
- دارای استاندارد IECEx (بینالمللی)
- تاییدیه CU-TR (برای حوزه اوراسیا)
مهمترین کاربردهای صنعتی تابلو توزیع برق Warom
استفاده از تابلو برقهای BXMD8061 در صنایع زیر یک الزام حیاتی محسوب میشود:
- پالایشگاههای استخراج نفت و گاز (Onshore & Offshore)
- مجتمعهای پتروشیمی و صنایع شیمیایی
- سکوهای حفاری دریایی و کشتیسازی
- معادن زغال سنگ و کارخانجات سیمان
- سیلوهای نگهداری غلات و محیطهای مستعد تجمع غبار انفجاری
راهنمای سفارشیسازی تابلو برق ضد انفجار BXMD8061
یکی از بزرگترین مزایای این باکس توزیع برق Ex، قابلیت Customization (سفارشیسازی) آن است. شما میتوانید بسته به نیاز مدار توزیع خود، موارد زیر را در هنگام سفارش به کارشناسان آکو تجهیز اعلام کنید:
- تعداد و آمپراژ کلیدهای مینیاتوری (از 1 آمپر تا 63 آمپر).
- نوع و رنگ چراغهای سیگنال LED.
- سایز و تعداد گلندهای کابل ضد انفجار ورودی و خروجی.
- نیاز به نصب کلید اصلی (Main Switch) با قابلیت قفلگذاری.
سوالات متداول (FAQ) درباره تابلو برق ضد انفجار BXMD8061
۱. تفاوت محفظه Ex d و Ex e در این تابلو برق چیست؟
محفظه Ex d (ضد شعله) قطعاتی مانند کلیدها را در بر میگیرد که در حین کار جرقه تولید میکنند و مانع از خروج انفجار به بیرون میشود. محفظه Ex e (ایمنی افزوده) برای ترمینالها و اتصالات استفاده میشود تا بدون ایجاد جرقه، اتصالی پایدار برقرار کند.
۲. آیا بدنه این باکس توزیع برق Ex در محیطهای شرجی و دریایی زنگ میزند؟
خیر؛ به دلیل استفاده از آلومینیوم فاقد مس (Marine-grade) و رنگ کورهای الکترواستاتیک، این تابلوها مقاومت فوقالعادهای در برابر رطوبت، نمک دریا و خوردگی دارند.
۳. آیا این مدل برای توزیع روشنایی است یا قدرت؟
سری BXMD8061 به صورت هیبریدی طراحی شده و بسته به تجهیزات داخلی، هم به عنوان تابلو توزیع روشنایی (Illumination) و هم تابلو توزیع قدرت (Power) قابل استفاده است.
مشاوره، استعلام قیمت و خرید از آکو تجهیز
با توجه به نوسانات ارزی و وارداتی بودن تجهیزات ضد انفجار WAROM، قیمت این محصولات متغیر است. همچنین به دلیل قابلیت سفارشیسازی بالای تابلو توزیع برق ضد انفجار سری BXMD8061، پیشنهاد میکنیم پیش از ثبت سفارش، دیاگرام خطی (نقشه برق) خود را برای ما ارسال کنید.
© پیشگامان تجهیز آکو؛ نماینده رسمی برند وارم در ایران
مشخصات فنی

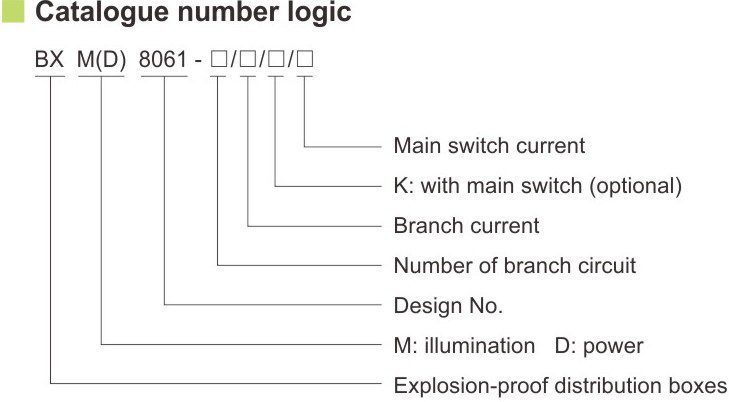

کد گذاری
