راهنمای جامع انتخاب و بررسی کابل فشار متوسط | خرید با بهترین قیمت | آکوتجهیز

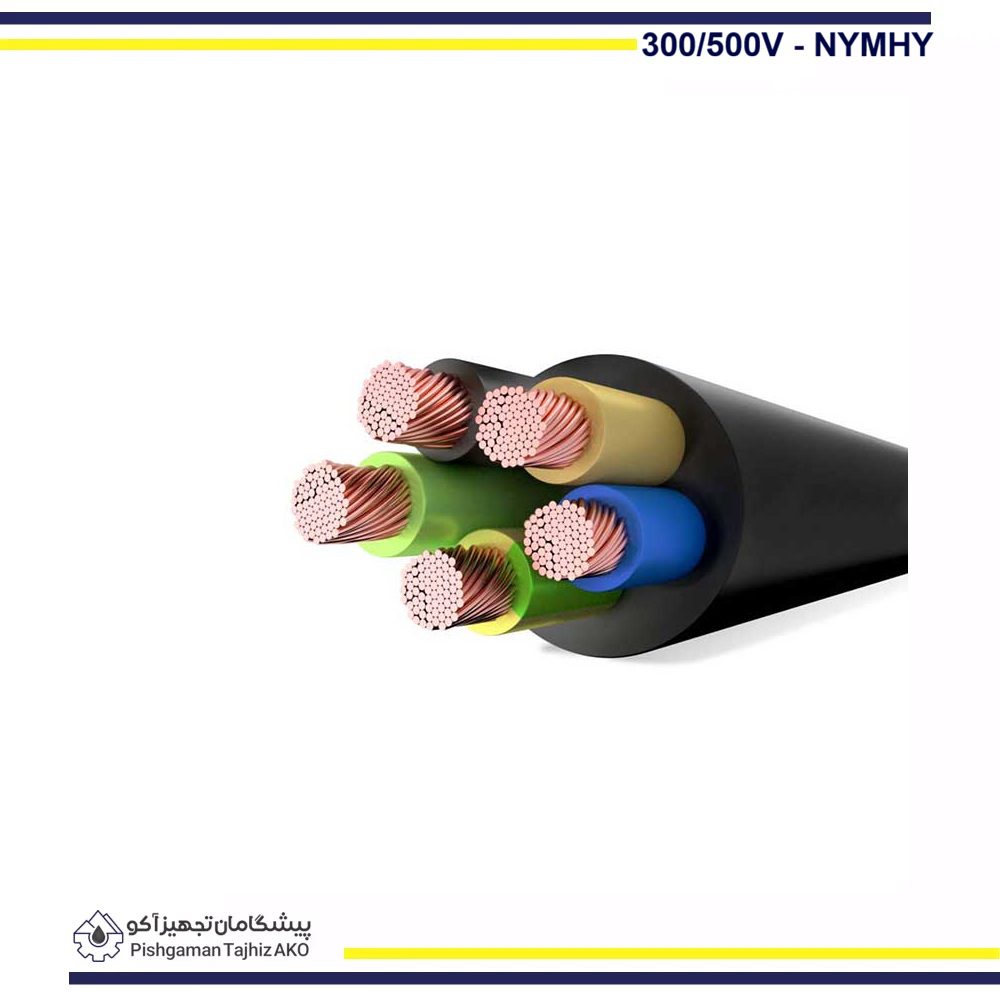

کابل (Cable) یکی از اجزای حیاتی در شبکههای توزیع و انتقال برق است. انتخاب صحیح کابل فشار متوسط | کابل افشان سبک تاثیر مستقیم بر ایمنی، طول عمر و کارایی سیستمهای برقی دارد. در این مقاله به صورت جامع به بررسی عوامل کلیدی انتخاب سیم و کابل، انواع کابل فشار متوسط آلومینیومی، کابل فشار قوی، استانداردها، ساختار لایهها، مقایسه کابل مسی و آلومینیومی، نحوه انتخاب سایز هادی و نکات کاربردی خواهیم پرداخت. برای انتخاب خرید کابل افشان و کابل فشار متوسط با بهترین قیمت، پاسخگوی نیاز شما عزیزان هستیم؛ درادامه با ما همراه باشید…
عوامل کلیدی در انتخاب سیم و کابل
انتخاب کابل فشار متوسط مناسب بستگی به چند عامل مهم دارد که باید در طراحی و اجرای سیستمهای برق به آن توجه شود:
۱. ولتاژ کاری
کابل باید با ولتاژ کاری شبکه مطابقت داشته باشد. انتخاب کابل با ولتاژ نامی صحیح و ولتاژ تست مناسب، عملکرد ایمن و کاهش احتمال شکست عایقی را تضمین میکند.
۲. نوع هادی
هادی کابل معمولاً از مس یا آلومینیوم ساخته میشود:
- هادی مسی: رسانایی بالا، مقاومت کم در برابر خوردگی، عملکرد حرارتی بهتر، اما هزینه بالاتر.
- هادی آلومینیومی: سبک و اقتصادی، اما نیاز به سایز بزرگتر و حفاظت بیشتر دارد.
۳. نوع عایق
رایجترین عایق کابل فشار متوسط، XLPE است که مقاومت بالا در برابر حرارت، رطوبت و مواد شیمیایی دارد. همچنین عایقهای EPR در برخی کاربردها استفاده میشوند.
۴. ساختار کابل
- بدون زره: مناسب محیطهای کمخطر و داخلی.
- زرهدار: مناسب دفن مستقیم در خاک و مکانهای با احتمال آسیب مکانیکی.
- سربدار: محافظت در برابر نفوذ رطوبت و مواد شیمیایی.
۵. شرایط محیطی
دمای محیط، رطوبت و شرایط مکانیکی و شیمیایی محل نصب بر انتخاب کابل تاثیرگذار است.
۶. طول مسیر و افت ولتاژ
در مسیرهای طولانی، سایز کابل باید به گونهای انتخاب شود که افت ولتاژ در محدوده مجاز باقی بماند.
استانداردهای مهم
- IEC 60502: استاندارد بینالمللی برای کابلهای عایقشده تا 30 کیلوولت.
- IEEE 835: استاندارد تست حرارتی و عملکرد کابلهای فشار متوسط و قوی.
- NEMA WC 70: استاندارد آمریکایی کابلهای XLPE فشار متوسط.
- BS 6622: استاندارد بریتانیایی برای کابلهای زرهدار فشار متوسط.
نکته: استانداردهای IEC 60840 و IEC 62067 برای کابلهای بالای 30 kV و استانداردهای ملی مانند DIN VDE 0276، ISIRI 607 و JIS نیز مورد استفاده قرار میگیرند.

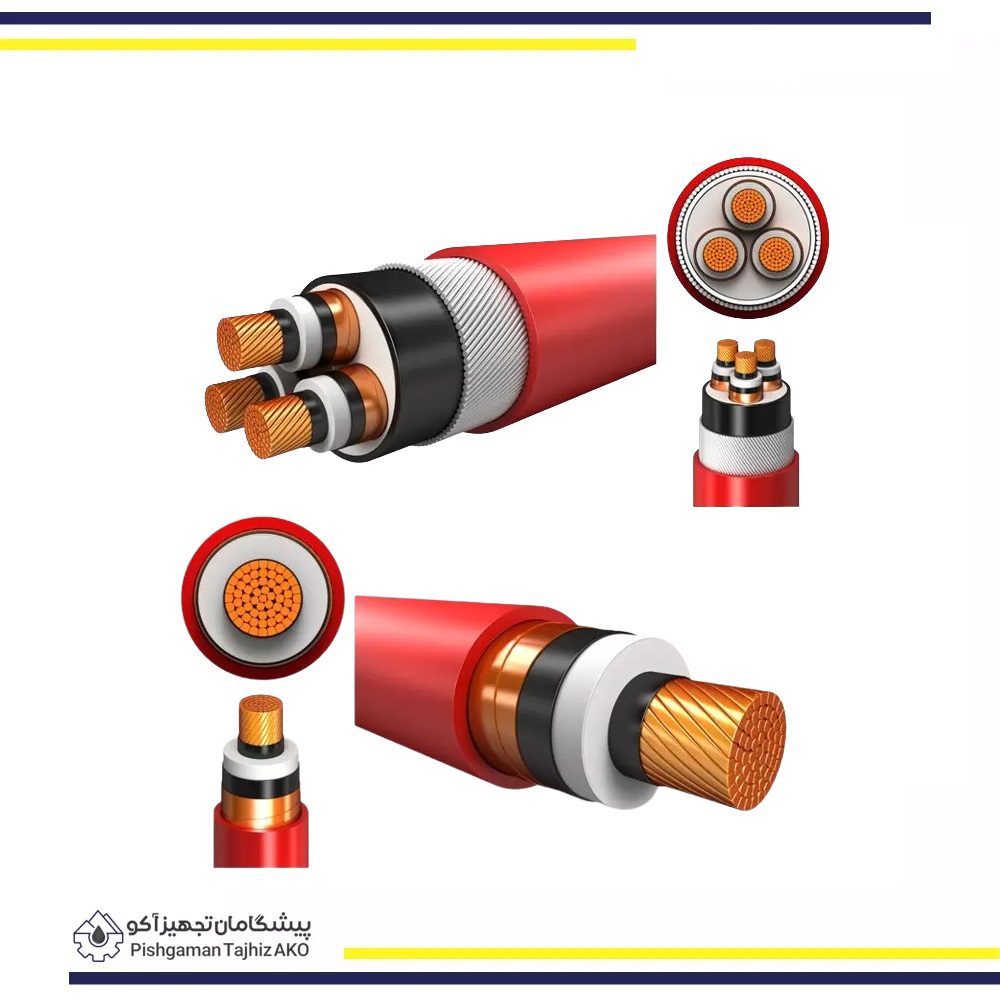

انواع کابل فشار متوسط
۱. کابل بدون زره (Non-armored)
مناسب محیطهای کنترلشده و داخلی، عایق XLPE، استانداردهای IEC و IEEE اعمال میشوند.
۲. کابل زرهدار (Armored)
مجهز به لایه زره فولادی، مناسب دفن در خاک و مسیرهای پررفتوآمد، افزایش طول عمر و حفاظت مکانیکی.
۳. کابل سربدار (Lead Sheathed)
لایه سربی ضخیم برای جلوگیری از نفوذ رطوبت و مواد شیمیایی، مناسب مناطق مرطوب و آلوده.
دستهبندی ولتاژ/ جدول کابل فشار متوسط
| دسته ولتاژ | ولتاژ نامی (kV) | ولتاژ تست (kV) | کاربرد و توضیحات |
|---|---|---|---|
| پایین | 3.6 / 6 | 7 / 2 | شبکههای توزیع کمولتاژ و محیطهای کنترلشده |
| معمولی | 6 / 10 | 12 | صنایع، شبکههای شهری و نیروگاهی |
| معمولی | 8.7 / 15 | 17.5 | انتقال برق در بارهای متوسط و شبکههای گستردهتر |
| بالا | 12 / 20 | 24 | پروژههای بزرگ با نیاز به ولتاژ بالاتر |
| بالا | 18 / 30 | 36 | شرایط ویژه با بارهای سنگین و انتقال طولانی |
مرز ولتاژ فشار متوسط و فشار قوی
- فشار متوسط (MV): 1 تا 36 kV
- فشار قوی (HV): بالای 36 kV
مقایسه کابل مسی فشار متوسط و کابل آلومینیومی فشار متوسط
| ویژگیها | کابل مسی | کابل آلومینیومی |
|---|---|---|
| رسانایی | 100٪ | حدود 60٪ |
| وزن | سنگینتر | سبکتر |
| مقاومت مکانیکی | بالا | کمتر، نیاز به محافظت بیشتر |
| هزینه اولیه | بالاتر | اقتصادیتر |
| تلفات حرارتی | کمتر | بیشتر |
| انعطافپذیری | بالاتر | کمتر |
| دوام و طول عمر | بیشتر | کمتر |
| سیستم تکفاز | ایدهآل | مناسب با محدودیت بودجه |
| سیستم سهفاز | بهترین گزینه | جایگزین اقتصادی |
تأثیر حرارت و دمای محیط
دمای محیط و حرارت داخلی کابل تاثیر مستقیم بر عملکرد، ایمنی و عمر مفید کابل دارد. کابلهای آلومینیومی در دمای بالا مقاومت بیشتری نشان میدهند ولی تلفات حرارتی بالاتری دارند. کابلهای مسی عملکرد بهتری در دماهای بالا دارند.
انتخاب سایز هادی کابل
سایز هادی باید بر اساس جریان مجاز، طول مسیر و افت ولتاژ انتخاب شود:
- تعیین جریان مجاز (Ampacity)
- محاسبه افت ولتاژ با فرمول ΔV=√3 × I × (R cosϕ + X sinϕ) × L
- تطبیق سایز با شرایط محیطی و اقتصادی
ساختار لایههای کابل
--------------------------------
روکش خارجی (Sheath)
--------------------------------
زره (Armour)
--------------------------------
لایه شیلد (Screen)
--------------------------------
عایق (Insulation)
--------------------------------
هادی (Conductor)
توجه: کابلهای بدون زره لایه زره ندارند.
انواع کابل بر اساس ساختار و هادی
- تک فاز مسی: N2XSY, N2XSYRY, N2XSYBY, N2XSYKYRY
- سه فاز مسی: N2XSEY, N2XSEYRY, N2XSEYBY, N2XSEYKYRY
- تک فاز آلومینیومی: NA2XSY, NA2XSYRY, NA2XSYBY
- سه فاز آلومینیومی: NA2XSEY, NA2XSEYRY, NA2XSEYBY
سؤالات متداول (FAQ)
۱. کابل فشار متوسط چیست؟
کابل فشار متوسط کابلی است با ولتاژ کاری بین 1 تا 36 kV برای انتقال و توزیع انرژی الکتریکی.
۲. چه تفاوتی بین کابل مسی فشار متوسط و کابل آلومینیومی فشار متوسط وجود دارد؟
مس رسانایی بالاتر و مقاومت مکانیکی بیشتر دارد، ولی هزینه آن بالاتر است. آلومینیوم سبک و اقتصادی است ولی نیاز به سایز بزرگتر دارد.
۳. استانداردهای این کابل ها کدامند؟
IEC 60502، IEEE 835، NEMA WC 70، BS 6622 و استانداردهای ملی مانند DIN VDE 0276 و ISIRI 607.
۴. چگونه سایز کابل را انتخاب کنیم؟
با توجه به جریان مجاز، افت ولتاژ، طول مسیر و شرایط محیطی. محاسبات طبق IEC 60287 انجام میشود.
جمعبندی
انتخاب و طراحی کابل ها نیازمند بررسی جامع ولتاژ، هادی، عایق، ساختار، شرایط محیطی و استانداردها است. کابل مسی برای پروژههای حساس و کابل آلومینیومی برای پروژههای اقتصادی مناسب است. انتخاب صحیح سایز هادی و رعایت استانداردها، ایمنی، پایداری و طول عمر سیستم را تضمین میکند.
برای انتخاب بهترین کابل افشان سبک و خرید کابل فشار متوسط و کابل فشار قوی با کارشناسان ما تماس بگیرید
برای دریافت مشاوره تخصصی، تعیین سایز هادی، انتخاب نوع کابل مسی فشار متوسط یا کابل آلومینیومی فشار متوسط، کابل افشان سبک و استعلام قیمت کابل فشار متوسط، با کارشناسان شرکت پیشگامان تجهیز آکو تماس بگیرید. تیم ما آماده است تا با بررسی دقیق نیازهای پروژه شما، بهترین راهکار را ارائه کند.
